江蘇達勝熱縮材料有限公司
江蘇省蘇州市吳江區(qū)北厙鎮(zhèn)厙西路1288號
熱線電話：13584413286 QQ：524187390 郵箱：524187390@qq.com
Powered by
MetInfo
5.3.0 ©2008-2024
www.MetInfo.cn
產品展示
聯系方式
公司名稱：江蘇達勝熱縮材料有限公司--熱縮帶|熱縮套|冷纏帶|熱縮管
地 址：江蘇省蘇州市吳江區(qū)汾湖高新區(qū)北厙鎮(zhèn)厙西路1288號
聯 系 人 ：周經理
聯系電話：13584413286
傳 真：0512-63241121
Q Q ：524187390
郵 箱：524187390@qq.com
網 址：a3392704838.cn
熱縮帶

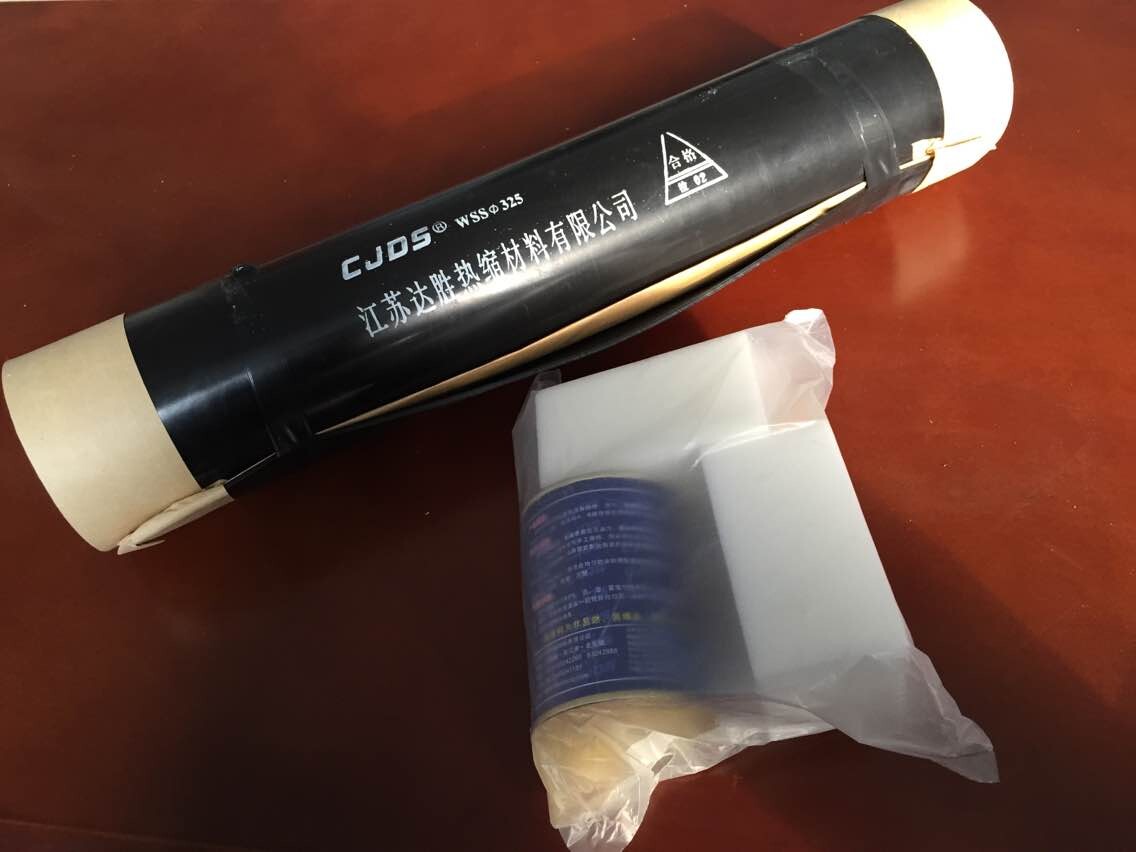

熱縮帶
-
- 型號WSS
- 品牌CJDS
- 價格
詳細描述
熱縮帶是專門為埋地或架空鋼質管道焊口防腐材料而設計的熱縮型防腐補口材料。它由輻射交聯高密度聚乙烯基材和特種密封熱熔膠涂層復合而成。適用于3PE、FBE、PP作防腐主體的管線焊口補口防腐和彎管區(qū)域的防腐，也可用于黃夾克保溫管道的焊口補口。特種密封熱熔膠與聚乙烯基材、鋼管表面及液體環(huán)氧涂層可形成良好的粘接。
熱縮帶安裝施工時，在熱力作用下熱縮帶沿徑向均勻收縮，同時熱熔膠層熔化，均勻包覆填充在管道表面，與原管道防腐層形成連續(xù)、緊密的防腐體系，可以抵抗土壤應力，抗靜水壓力，抗陰極剝離，抗化學腐蝕和霉菌侵蝕等多種腐蝕行為。
|
應用指南（執(zhí)行標準：GB/T23257-2017及EN12008） |
|
|
|||
|
|
WSS50（mastic） |
WSS60 |
WSS80 |
|
|
|
|
|
|
最大運行溫度 |
|
|
|
|
適用外防腐涂層 |
PE,FBE,PP或鋼 |
PE,FBE,PP |
PE,FBE,PP |
|
鋼管預熱溫度 |
|
|
|
|
推薦除銹等級 |
Sa2.5、St3.0 |
Sa2.5、St3.0 |
Sa2.5、St3.0 |
|
規(guī)格 |
|
熱縮帶應用于管徑在DN100-DN2000之間的所有鋼管。基材厚度從1.0到 |
|
性能指標 |
||||
|
性能 |
測試方法 |
典型值
WSS50（mastic） |
典型值
WSS60 |
典型值
WSS80 |
|
底漆 |
|
|
|
|
|
固體含量（%） |
GB/T1728 |
99.5 |
99.5 |
99.5 |
|
陰極剝離（ |
Q/SY GJX0113-2007（附錄D） |
8 |
8 |
8 |
|
基材 |
|
|
|
|
|
拉伸強度Mpa |
GB/T1040-92 |
21 |
24 |
24 |
|
斷裂伸長率% |
GB/T1040-92 |
550 |
550 |
550 |
|
密度 |
ASTM D792 |
0.93 |
0.94 |
0.94 |
|
介電強度MV/m |
GB/1408.1-99 |
35 |
35 |
35 |
|
體積電阻率Ω·m |
GB/T1410-89 |
4.0×1015 |
4.0×1015 |
4.0×1015 |
|
熱老化( |
GB/T1040-92 |
|
|
|
|
拉伸強度Mpa |
|
17 |
18 |
18 |
|
斷裂伸長率% |
|
480 |
480 |
480 |
|
耐紫外線老化 |
EN12068 |
EN12068 |
|
|
|
斷裂伸長率% |
|
450 |
480 |
480 |
|
熱熔膠 |
|
|
|
|
|
軟化點℃ |
GB/T4507-85 |
78 |
113 |
120 |
|
搭接剪切強度Mpa |
ASTM D1002-05 |
0.8 |
0.8 |
1 |
|
低溫韌性 |
|
|
|
|
|
熱收縮帶 |
|
|
|
|
|
剝離強度 |
GB/T2792-98 |
|
|
|
|
對底漆鋼 N/cm |
|
90 |
160 |
140 |
|
對PE N/cm |
|
85 |
110 |
95 |
|
陰極剝離( |
SY/T 0413-2002 |
/ |
18 |
18 |
|
熱水浸泡 |
ASTMD870-2002 |
在試驗條件下沒有分層、沒有水侵蝕痕跡 |
在試驗條件下沒有分層、沒有水侵蝕痕跡 |
在試驗條件下沒有分層、沒有水侵蝕痕跡 |
|
吸水率 |
ASTM D570 |
0.001% |
0.001% |
0.001% |
